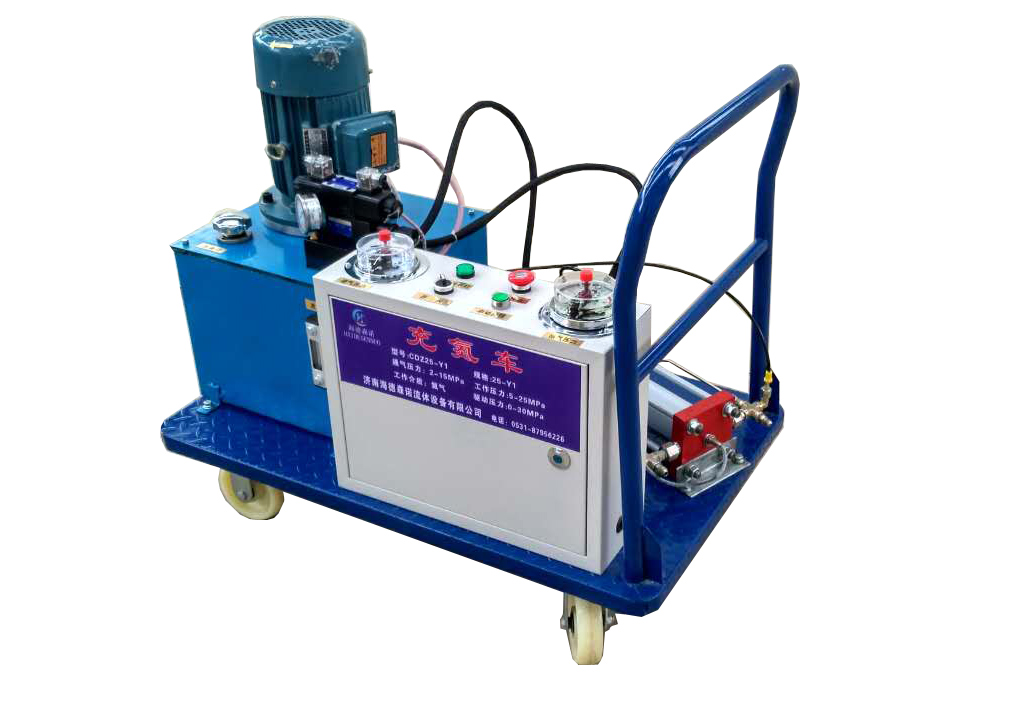

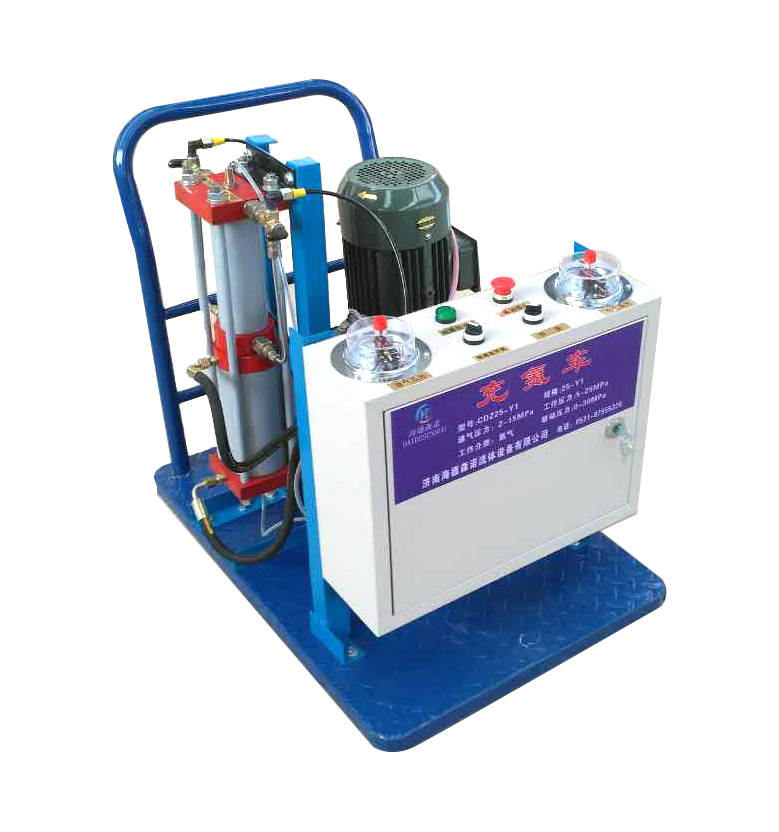

电动气体增压系统-充氮车

一、充氮小车简介:

       充氮小车是蓄能器充气的专用设备,普通的瓶装氮气最高也就是12Mpa,而蓄能器的使用压力通常在15Mpa以上,单纯的用充氮工具和普通瓶装氮气无法达到蓄能器的充气要求,有的蓄能器的使用压力更高,能够达到30Mpa以上。只能通过蓄能器充氮小车来完成充气。

       如果蓄能器的使用压力在10-25Mpa范围内,用CDZ-25Y1充氮小车就可以完成蓄能器的充气要求,如果使用压力在26-35Mpa这个范围内可以用CDZ-35Y1充氮小车来完成蓄能器的充气要求,36-45Mpa的范围内需要用CDZ-45Y1充氮小车来完成充气。超过45Mpa需要订做。

       充氮小车是一级增压所以气源只能是普通瓶装氮气,进气压力范围是2-15Mpa,进气压力高了充气的速度也就越快。制氮机产生的氮气一般在0.4-0.8Mpa的范围内,无法作为充氮小车的气源。

       充氮小车的电源为380V-50Hz,液压油可用32#或46#都可以。

       充氮小车给蓄能器充气时需要专门的充氮工具来连接蓄能器,氮气瓶。蓄能器通用的接头规格为M14x1.5,

       另外充气所需要的高压软管内压一般在60Mpa,使用过程中不可超过蓄能器充氮小车的最高输出压力。


(1)CDZ-25Y1充氮小车技术参数:

       1、型 号:CDZ-25Y1

       2、压力表显示范围:0-40MPa

       3、连接形式:螺纹

       4、结构形式:先导式

       5、密封结构:软密封、硬密封

       6、电源:380V-50HZ交流电 三相

       7、材质:碳钢

       8、最高输出压力:25Mpa

       9、最低进气压力:30bar(3Mpa)

       10、油箱容积:50L

       11、工作介质:32#或46#液压油

       12、功率:2.2kw



(2)CDZ-35Y1充氮小车技术参数:

       1、型号:CDZ-35Y1

       2、压力表显示范围:0-60MPa

       3、连接形式:螺纹

       4、结构形式:先导式

       5、密封结构:软密封、硬密封

       6、电源:380V-50HZ交流电 三相

       7、材质:碳钢

       8、最高输出压力:35Mpa

       9、最低进气压力:30bar(3Mpa)

       10、油箱容积:50L

       11、工作介质:32#或46#液压油

       12、功率:3.0kw



二、工作原理
       通常氮气瓶直接给蓄能气充氮时,其最高充气(氮)压力为13.5MPa,如果蓄能器内所需预充氮气压力超过13.5MPa时,用直接充气法就无法达到蓄能器的充气要求,我公司生产的CDZ型充氮小车就能满足高压蓄能器充装高压氮气的要求。
CDZ型充氮小车由液压装置、气路装置和电路装置等组成,当压力流体通过换向阀进入增压器时,推动活塞作向上(下)运动,使进入到上(下)增压器的氮气增压,且经单向阀充入蓄能器(或高压容器)内,活塞如此上下往复运动,使氮气增压到所需要的工作压力。



三、性能:
       1,应用范围广,适合给需要充氮气的蓄能器、气弹簧、高压容器等充气;

       2,便于移动、固定,操作简单;

       3,输出压力高,压力设定简单、方便,到达设定的压力设备自动停机;

       4,运行稳定,质量可靠。



四、优点:
       1、体积小,结构紧凑,重量轻,便于移动;

       2、输出压力,系统运行稳定,压力可设定,到达设定的压力自动停机;

       3、使用方便,小车前端配备刹车,方便固定;

       4、充气速度快,提高了工作效率。

五、应用:

       我公司生产的充氮小车充气速度快,输出压力高。可满足多种不同工况使用。已在钢厂,钢板,钢管,电厂,航空,人造板,汽车零部件,建材等行业广泛应用,适合给需要充氮气的蓄能器、气弹簧、高压容器等充气。


六、注意事项:

       1、应定期检查充氮小车上的压力表;
       2、充氮小车只许对氮气增压,严禁使用氧气或其它可燃性腐蚀性气体;
       3、禁止使用已老化的高压胶管。
       4、使用充氮小车前必须仔细阅读充氮车使用说明书
